Quelle parois est la plus performante entre un système bois, un système traditionnel (système Belge avec mur creux isolé) , ou un système Mononur ?
La valeur U d’un mur ossature bois est de 0,24 (la norme actuelle impose un U de 0,4 maximum). Cette valeur U correspond au standard « basse énergie. que faire pour arriver au même résultat avec d’autre techniques ?
Voici un comparatif réalisé sur le logiciel PEB 2010 de la région wallonne et basé sur des valeurs par défaut. qui donne un début de réponse a ces question. La liste des parois n’est pas exhaustive et sera complétée au fur et à mesure (éventuellement sur suggestion des lecteurs de cet article).
Nous avons choisis la parois « mur extérieure » car c’est celle qui variera le plus en fonction des techniques : les parois « toiture » et « sol », par exemples étant souvent les mêmes quelques soit les techniques
Notre but n’est pas de mettre en avant une technique plutôt qu’une autre mais d’essayer de donner une comparaison neutre et objective face aux divers discours parfois contradictoires qui circulent dans les salons du bâtiment ou sur le net.
1. Ossature bois

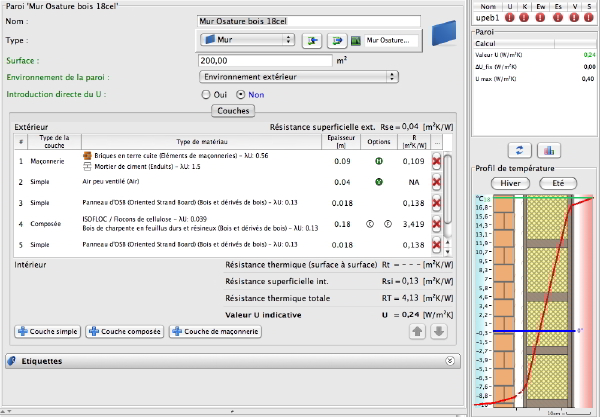

1.1 Ossature bois 180/65 + Cellulose derrière parement en brique
U=0,24
L’isolation cellulose donne un bon déphasage à la parois en limitant les surchauffes, il n’en serait pas de même avec un isolant de type Laine Minérale.
Et pour allez plus loin ?
Il suffit d’augmenter l’épaisseur de l’ossature ou l’épaisseur complémentaire de lattage technique ou de travailler avec un enduit isolé en parement.

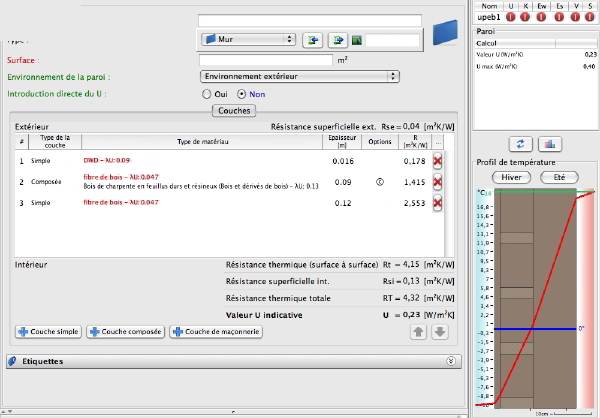

1.2 Ossature « Ecomur », à base de fibre de bois
U=0,23
L’amélioration de la performance peut s’expliquer par la diminution de la « fraction bois structurelle » dans ce type de mur. La laine de bois est également un isolant qui a un excellent déphasage ( supérieur encore à la Cellulose).
Et pour allez plus loin ?
La structure étant fabriquée en usine, il n’existe encore qu’une seule épaisseur disponible. On peut malgré tout améliorer l’isolation en isolant le lattage technique ou en travaillant avec un enduit isolé en parement.
2. traditionnelle (mur creux « à la belge »)

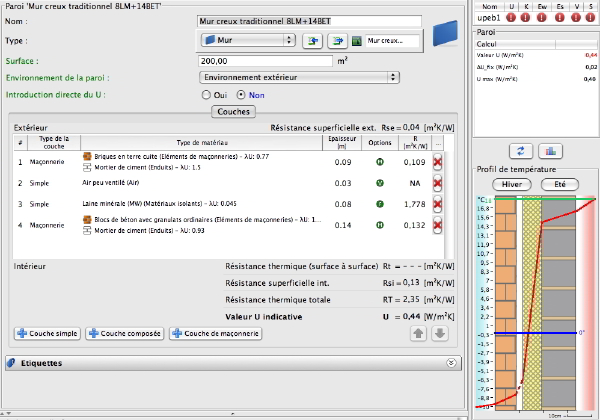

2.1 Mur creux, structure bloc béton de 14 + Laine minérale 8cm
U=0,44
Clairement plus suffisant pour atteindre la norme (maximum U=0,4) : Cette structure a vécu et doit être malheureusement abandonnée.
Et pour allez plus loin ?
On augmente l’épaisseur de l’isolant dans le creux (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur.
Comme nous sommes avec de éléments lourd, il faut cependant veiller à une bonne reprise verticale des charges verticale (si cave, par exemple, passer en bloc 39 plutôt qu’en bloc 29).

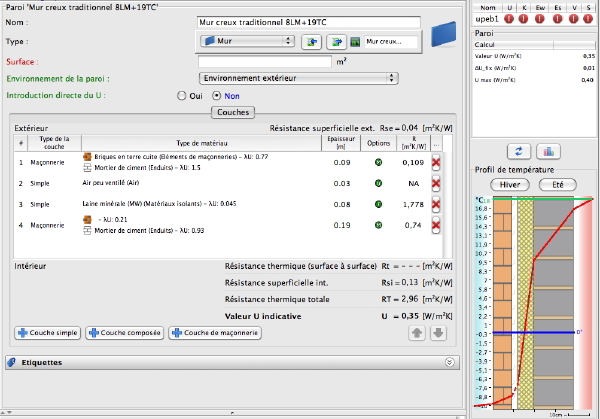

2.2 Mur creux, structure bloc terre cuite de 19 + Laine minérale 8cm
U=0,35
On respecte tout juste la norme avec cette technique. Si on veut du « basse énergie » ce n’est peut être pas la solution à retenir.

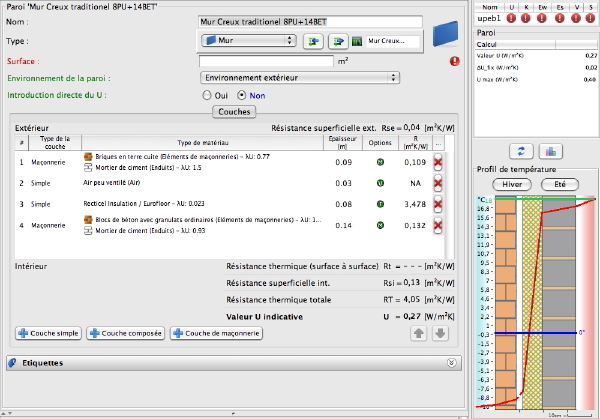

2.3 Mur creux, structure bloc béton de 14 + Polyuréthane en panneau de 8cm
Et pour allez plus loin ?
On augmente l’épaisseur de l’isolant dans le creux (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur.
Même remarque que ci dessus, comme nous sommes avec de éléments lourd, il faut cependant veiller à une bonne reprise verticale des charges verticale (si cave, par exemple, passer en bloc 39 plutôt qu’en bloc 29)
U=0,27
Les performances de l’ossature bois sont quasi atteinte. C’est la solution la plus classique et recommandée pour ceux qui font confiance à la technique.
Et pour allez plus loin ?
On augmente l’épaisseur de l’isolant dans le creux (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur
Même remarque que ci dessus, comme nous sommes avec de éléments lourd, il faut cependant veiller à une bonne reprise verticale des charges verticale (si cave, par exemple, passer en bloc 39 plutôt qu’en bloc 29).
2.4 Mur creux, structure bloc de terre cuite de 19 + Polyuréthane en panneau de 8cm
U=0,23
On arrive au même performance que le mur « Ecomur », et on est mieux qu’avec l’ossature de 18cm.
Et pour allez plus loin ?
On augmente l’épaisseur de l’isolant dans le creux (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur
Même remarque que ci dessus, comme nous sommes avec de éléments lourd, il faut cependant veiller à une bonne reprise verticale des charges verticale (si cave, par exemple, passer en bloc 39 plutôt qu’en bloc 29).
2.5 Mur creux, structure bloc de béton cellulaire de 15 + Polyuréthane en panneau de 8cm
U=0,25
Quasi équivalent à l’ossature bois (0,25 au lieu de 0,24). Contrairement à ce qui est véhiculé partout, et au regard de la solution « terre cuite » ci dessus, le bloc de béton cellulaire n’est donc pas la solution miracle que certains annonce.
Et pour allez plus loin ?
On augmente l’épaisseur de l’isolant dans le creux (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur
Même remarque que ci dessus, comme nous sommes avec de éléments lourd, il faut cependant veiller à une bonne reprise verticale des charges verticale (si cave, par exemple, passer en bloc 39 plutôt qu’en bloc 29).
3. Monomur
Technique très peu utilisée en Belgique mais solution assez courante en France. L’idée est ici d’employé un matériaux structurelle qui possède des performances thermique tel que l’on peut se passer d’isolant.
Le gros avantage, c’est la diminution du prix que l’on peut escompté compte tenu de la simplification de la technique (une couche en moins). En France, ces blocs sont directement enduit, mais ici, tradition belge oblige, ils ont étés calculé avec un parement de brique.

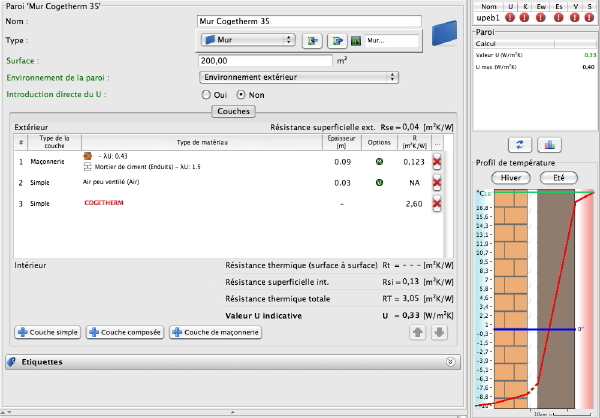

3.1 Monomur « Cogétherm » de 35cm
U=0,33
Le bloc « Cogétherm » est un bloc alvéolé à base de pierre ponce
Ici les valeurs du fabriquant ont étés utilisés (nous n’avons pas pu obtenir les ATG de ce matériau et il n’existe pas de valeur par défaut.
Et pour allez plus loin ?
Soit on passe à l’épaisseur de matériau supérieur (voir plus bas), soit on ajoute un isolant en veillant à préserver le creux si on veut préserver un parement en brique (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur)
Noter déjà qu’avec ce mur, nous sommes déjà à une épaisseur de 47 à 48 cm. Les éléments structurelles inférieur (report des charges verticales) doivent être dimensionné en conséquence.

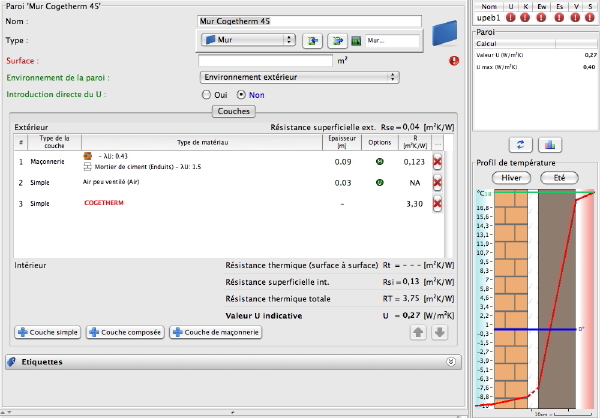

3.2 Monomur « Cogétherm » de 45cm
U=0,27
On se rapproche des performance de l’ossature bois
Et pour allez plus loin ?
On ajoute un isolant en veillant à préserver le creux si on veut préserver un parement en brique (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur)
Noter déjà qu’avec ce mur, nous sommes déjà à une épaisseur de 57 à 58 cm si nous travaillons avec une brique. Les éléments structurelles inférieur (report des charges verticales) doivent être dimensionné en conséquence. Peut être dans ce cas, il serait plus raisonnable de se contenter d’un enduit (isolé ou pas) directement collé sur ce bloc de 45cm.

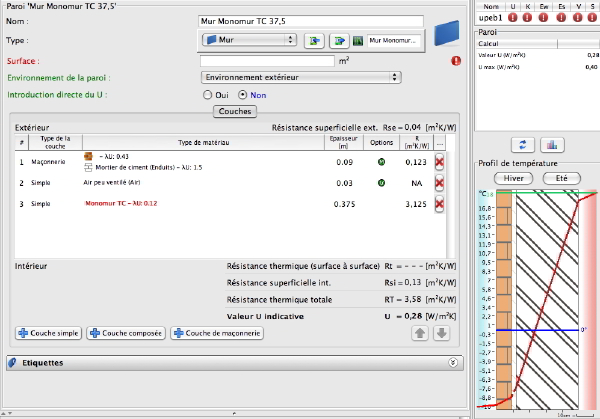

3.3 Monomur terre cuite de 37,5
U=0,28
Il s’agit en fait de blocs de terre cuite alvéolé dont les performances sont supérieur aux blocs terre cuite utilisé plus haut.
Ici aussi, les valeurs du fabriquant ont étés utilisés (nous n’avons pas pu obtenir les ATG de ce matériau et il n’existe pas de valeur par défaut).
Et pour allez plus loin ?
Ici aussi on peut ajouter un isolant en veillant à préserver le creux si on veut préserver un parement en brique (un vide de 3cm minimum est toujours indispensable pour permettre le séchage du parement extérieur)
Noter encore qu’avec ce mur, nous sommes déjà à une épaisseur de 50 cm si nous travaillons avec une brique. Les éléments structurelles inférieur (report des charges verticales) doivent être dimensionné en conséquence.
